在最近的二三十年来，，中国的公路建设处于跨越性生长的历史时期，，从90年月初期的100万公里已经生长到现在的500万公里，，并且仍在继续生长并将进入恒久一连的养护阶段。。这种跨越式生长的背后是自然资源的巨额消耗，，不但是沥青的大宗使用，，石料的快速消耗更是引起环保部分的重视，，集料酿成了紧俏的资源，，甚至有些地区已经无矿可采，，因此关于蹊径质料的循环再生使用在近些年已经引起了海内外的普遍重视。。在中国公路学会近期梳理的路面工程2016-2020年全球研究热门中，，也指出再生路面的研究是行业内的热门问题之一。。



图1：2016年-2020年再生沥青恒久性能相关论文差别国家地区发文数目

从图1的大数据统计可以看到：中国和美国作为天下的南北极，，是从事相关研究较量多的地区。。我国在去年宣布了JTG/T 5221-2019《公路沥青路面再外行艺规范》 。。美国则在今年头，，宣布了NCHRP 09-58 The Effects of Recycling Agents on Asphalt Mixtures with High RAS and RAP Binder Ratios 的研究效果，，报告NCHRP 927。。在报告中对高掺量RAP和RAS对沥青混淆料性能影响评价的研究历程举行了回首，，并提出了附录中的AASHTO质料性能评价规范底稿。。

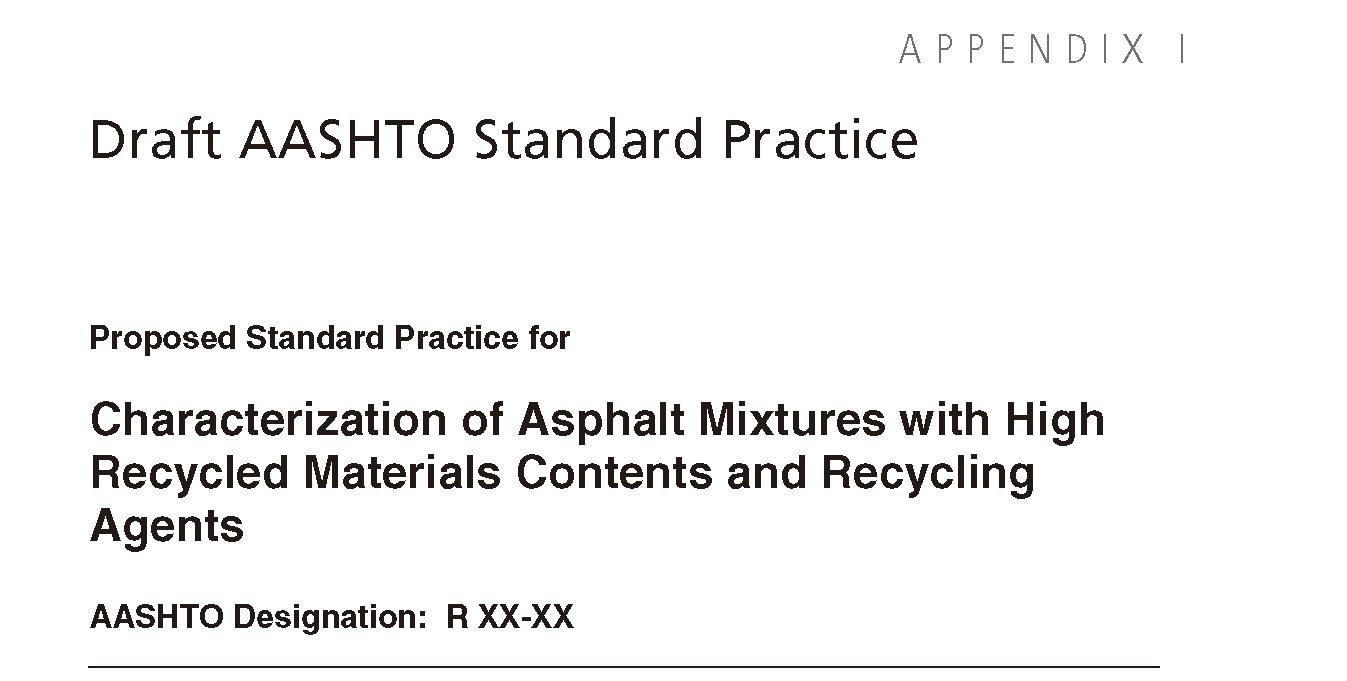

图2：AASHTO规范底稿封面

由于Superpave PG分级系统和试验装备在美国越发普及的缘故原由，，美国规范中主要建议使用动态剪切流变仪（DSR），，低温弯曲梁流变仪（BBR），，旋转薄膜烘箱（RTFO）和压力老化仪（PAV）来评价再生沥青的性能。。其测试指标也有别于通例的PG分级试验的指标。。首先是质料选择方面，，规范给出了一个建议的沥青配合比设计指南。。

表1：质料组成选择和配合比设计指南

其中DSR试验测试指标为沥青的PG分级高温性能品级PGH，，为了确定接纳沥青掺量对调配过的沥青的性能影响，，项目组使用差别种类和比例的沥青和接纳料举行了实测，，通过实测给出了建议性的公式1，，用于展望混淆调配后的沥青的高温性能品级。。经由实测数据与公式盘算数据验证，，两者的相关性抵达了0.9以上，，公式1可以无需测试直接用于预估混淆沥青的高温性能。。

公式1：



图3：基质沥青和差别掺量接纳料混淆后抵达差别的PG性能品级

其中BBR试验的测试指标为蠕变劲度模量为300MP时的温度与蠕变斜率为0.300时的温度差。。即公式：△Tc=Ts(300MPa)—Tm(0.300)



图4：△Tc的取值盘算要领

△Tc指标的看法最初在Airfield Asphalt Pavement Technology Program (AAPTP) Project 06-01项目中提出，，旨在展望跑道的块裂和松散，，在合理的阶段举行预养护，，从而延伸跑道的使用年限。。厥后该指标由于能够反应沥青老化后的性能衰减水平和有用展望整体的开裂行为被越来越多的提及。。（研究同样指出该指标用于展望横向裂痕，，纵向裂痕等局部的开裂时，，理论效果与现场实测的相关性较差；；但与总体的开裂行为相关性较好）并且该指标对差别沥青的区分度也较好。。



在选择再生剂含量时，，规范推荐了公式2，，举行选择，，其中大大都情形下，，斜率值的建议值为1.82，，只有当再生剂类型为石油的芳香提取物时，，斜率的建议值取1.38。。

公式2：

关于再生沥青胶结料的评价方面，，规范同样使用了有别于PG分级指标的新指标作为评价指标，，如表2所示。。

表2：再生沥青胶结料的评价指标

其中DSR试验提出了两个评价指标，，划分为G-R和Tδ=45°。。

通过DSR试验获得的剪切模量和相位角可以盘算获得。。Crossover Temperature Tδ=45° 通过DSR主曲线确定：剪切速率为10rad/s，，储能模量和消耗模量相等，，相位角为45°时的温度。。



图5：差别质料的G-R和Crossover Temperature曲线和参数选择规模





01 基于BMD平衡混淆料设计理念的混淆料性能评价要领推荐

在NCHRP 927报告附录中推荐的AASHTO规范也基于BMD平衡混淆料的设计头脑，，通过测试沥青混淆料的高温抗车辙性能和常温/低温抗开裂性能，，来综合选择最相宜的沥青混淆料配合比设计计划。。



图6：BMD平衡混淆料设计理念

详细指标如表3所示。。其中涉及的详细装备和测试要领包括：

表3：再生沥青混淆料的评价指标



01 汉堡车辙试验

汉堡车辙试验，，遵照AASHTO T324测试规范的程序举行试验，，测得车辙深度抵达12.5mm时对应的加载次数作为评价指标。。如图所示，，为差别再生剂类型和掺量的沥青混淆料测试效果。。其中一种生物改性沥青B1显示出了很是强的抗车辙性能，，而另一种石蜡基油料沥青P则体现出很差的抗车辙性能，，在举行质料选择时可以判断缺乏格。。



图7：差别再生剂类型和掺量的混淆料汉堡车辙试验效果

开展汉堡车辙试验，，需要使用不锈钢轮对浸泡在高温水浴中的圆柱体或板块状沥青混淆料举行重复加载测试，，车轮中心的LVDT位移传感器实时纪录车辙深度值，，并绘制轮碾次数-车辙深度曲线。。汉堡车辙试验可以选用专用的汉堡车辙仪或APA路面剖析仪来执行。。海内已经有数十家研究机构具有富厚的汉堡车辙试验履历，，除了完成众多的研究项目外，，也在部分省市地区指导现实工程项目多年。。鉴于业内对汉堡车辙试验的普遍认可，，新的公路工程沥青及沥青混淆料测试规程也增添了汉堡车辙试验要领。。

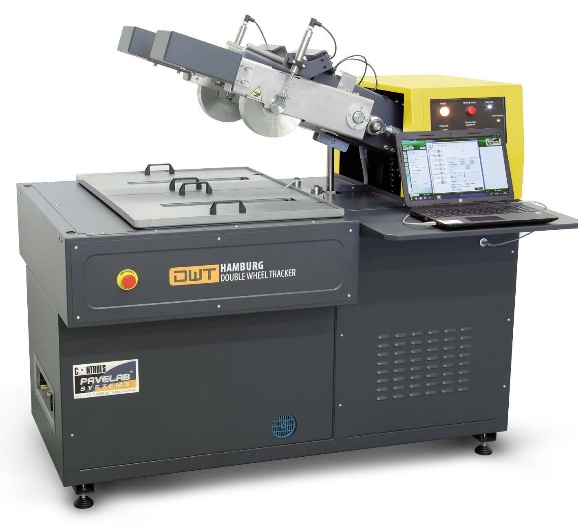

图8：汉堡车辙仪



02 动态模量试验

沥青混淆料的动态模量试验在海内近几年受到很大的关注，，这主要是由于新版的JTG D50-2017公路沥青路面设计规范指定使用动态模量替换古板的静态模量作为沥青路面的焦点设计参数，，在JTG/T 5521-2019公路沥青路面再外行艺规范中也要求使用动态压缩模量作为再生混淆料的设计参数，，因此海内各省级单位已经基本陆续配备了动态模量的试验装备。。

不过与设计规范要求的动态模量参数|E*|差别的是：在评价再生沥青混淆料的性能时，，与沥青的评价要领类似的，，选用了Glover-Rowe参数（G-Rm）作为评价指标。。该参数可以遵照AASHTO T342/JTG E20 T0738 单轴压缩动态模量的要领，，在15℃条件下，，以0.005rad/s的速率举行剪切，，获得的剪切模量和相位角，，并凭证公式举行盘算获得。。

开展沥青混淆料的动态模量试验，，有众多的装备选择，，在经费、园地均没有太大限制的情形下，，通用质料测试系统（Universal Testing Machine - UTM）由于其强盛的功效拓展性最受海内用户的青睐。。现在海内已有80台（套）左右的IPC品牌UTM测试系统，，其他品牌20台（套）左右。。（统计数据不计MTS）

若是经费和园地较量受限，，或是已经有UTM，，为了提高事情效率，，也可以选择AMPT及其几个刷新的型号作为选项。。其中AMPT（Asphalt Mixture Performance Tester）即为原SPT简朴性能试验机的新名称。。与UTM相比，，AMPT操作更利便，，体积更。。矍停Ｄ谙衷谝延薪20套AMPT。。为了进一步的普及这种测试手艺，，装备制造商又开发了电动型的AMPTQube，，进一步降低价钱；；同时，，为了填补AMPT不可做棱柱体四点小梁弯曲疲劳试验和低温试验的缺陷，，制造商又将三轴室改完温控箱的设计，，并将温度规模扩展至-10℃以下，，拓展了低温性能评价方面的应用。。



图9：可以测试G-Rm指标的装备类型



03 半圆弯曲试验

关于路面的常温抗裂性能，，规范推荐了AASHTO TP124 SCB-FI试验要领，，该要领也入选了我国的新版JTG E20 公路工程沥青及沥青混淆料试验规程。。这种试验要领基于断裂力学的理论举行测试，，通过对切口沥青混淆料试件举行匀速劈裂加载，，通过荷载位移曲线包络的面积断裂功来评价质料的抗裂性能。。其中AASHTO TP124 SCB-FI试验要求用柔性指数Flexibility Index作为评价指标。。





图10：SCB-FI试验的典范曲线

开展SCB-FI试验关于装备的要求较量简朴，，无论是UTM类的多功效质料试验机，，照旧AMPT，，AsphaltQube类的简朴型沥青混淆料性能试验机，，甚至是简朴的马歇尔试验机等，，都可以通过增添标准夹具来完成这个试验。。当装备具有温控系统时，，可以严酷凭证规范要求举行试验。。

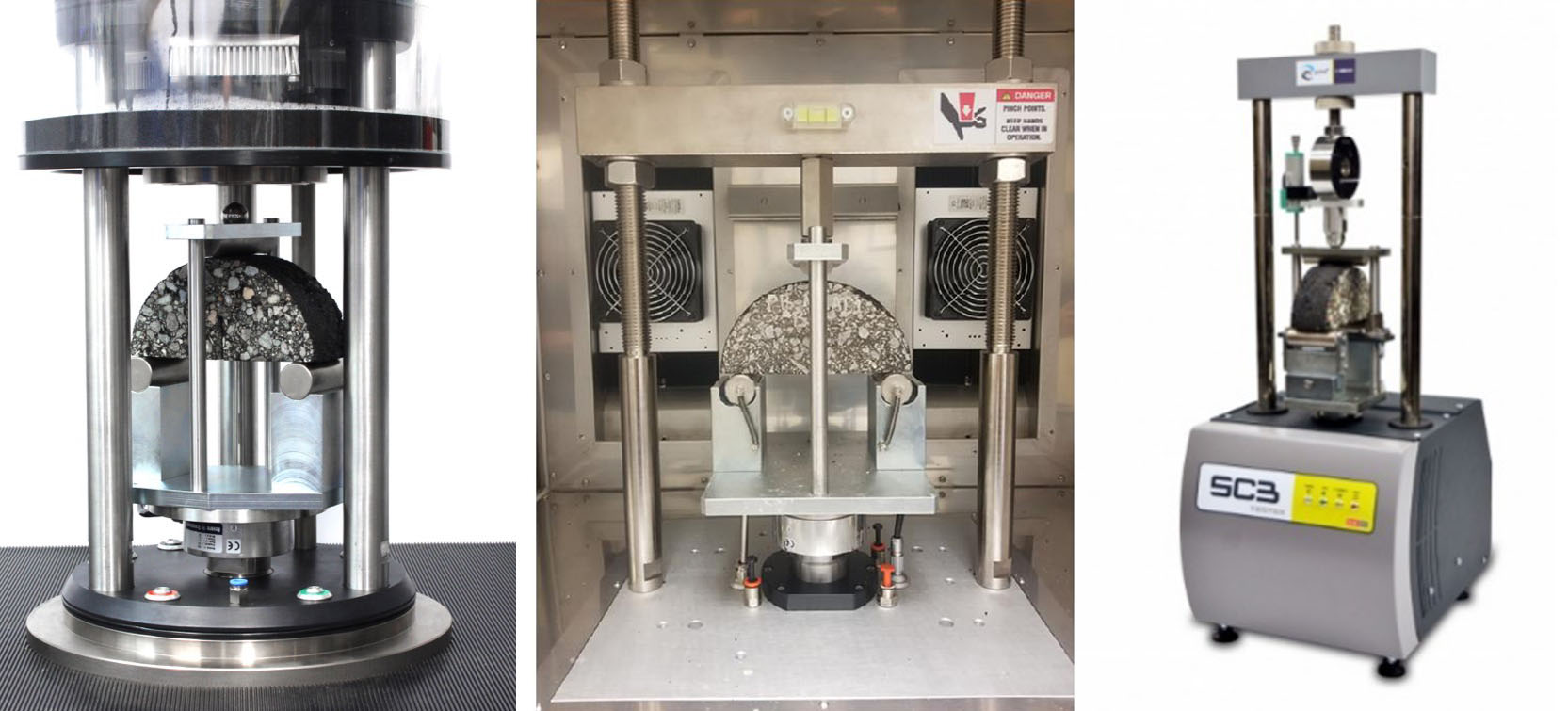

图11：半圆弯曲试验装备（AMPT/UTM和AST/自力式SCB试验机）



04 BBR弯曲梁流变试验

为了评价再生沥青混淆料的低温抗裂性能，，AASHTO规范底稿提出使用BBR弯曲梁流变仪来举行沥青混淆料的测试，，这种测试要领也形成了AASHTO TP125试验标准。。适用于至公称粒径12.5mm以下的质料使用。。与标准的BBR试验相比，，沥青混淆料试验需要更大的荷载：4000±100mN。。值得注重的是虽然该测试要领的测试指标仍然是劲度模量Sm和蠕变斜率m，，可是规范底稿中并没有给出控制指标，，而是指出该指标参考犹他大学提出建议指标，，因此可以看出该要领仍处于研究阶段，，还没有得出果真的指标建议。。



图12：试件养生和BBR试验效果



05 UTSST单轴温度应力和应变试验

鉴于第一种低温抗裂性能评价要领现在并没有给出建议的控制指标，，另一种要领看起来更直接可行。。这就是在AASHTO TP10 TSRST约束试件温度应力（冻断）试验基础上生长的UTSST单轴温度应力和应变试验要领。。该试验可以在UTM系统（配大宗程温控箱）或自力式低温试验机中完成。。



图13：UTSST单轴温度应力应变试验的测试装备（UTM和自力式试验机）

UTSST试验的数据处置惩罚是基于温度应力-应变曲线的包络面积来盘算混淆料的低温抗裂指数：

其中情形调解参数为：

注：当临界温度和开裂温度的巨细关系差别时，，情形调解参数的盘算要领也有所差别。。

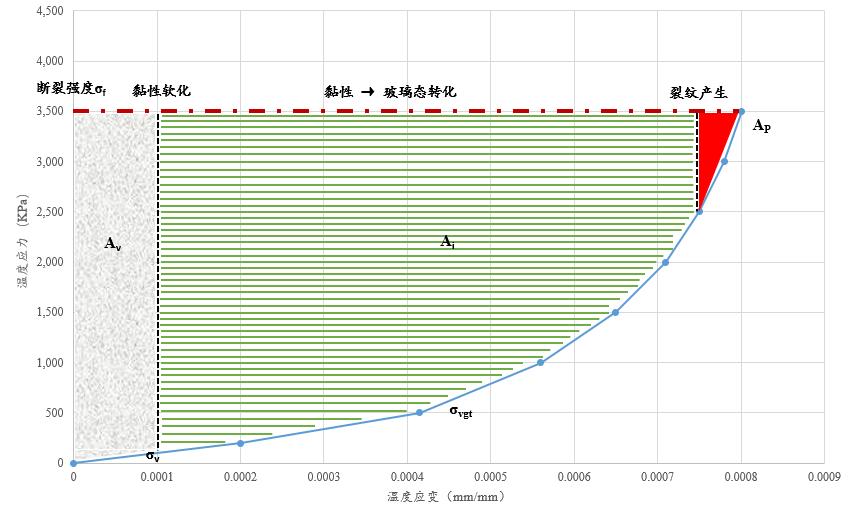

图14：UTSST试验曲线面积盘算



图15：临界温度小于开裂温度时的情形调解参数盘算要领



图16：临界温度大于开裂温度时的情形调解参数盘算要领



除了以上这些规范推荐的试验要领和装备外，，在NCHRP 09-58项目研究历程中，，项目组还实验了其他的研究手段。。虽然这些要领没有泛起在规范底稿中，，但关于我国的研究来说，，很是有须要借鉴其研究思绪。。整个项目研究共分为3个阶段，，其中第2阶段又分为A和B两个阶段。。

图17：NCHRP 09-58 项目的研究历程

从各阶段的研究目的和实验要领设计中可以发明：由于再生质料涉及到接纳沥青、新沥青和再生剂的混淆，，因此沥青的组分和物理化学反应也是需要研究的问题。。因此，，在研究历程中还选用了3种沥青组分的测试要领，，划分是基于液相色谱仪原理的SAR-AD组分剖析法和MDSC调制式差扫描量热剖析法用于评价基质沥青、接纳沥青和再生剂的相容性，，和FT-IR傅里叶变换红外光谱剖析来追踪化学氧化历程。。



01 全自动高效能液相色谱SAR-AD疏散法

使用全自动液相色谱仪来测试沥青的四组分含量，，并由此盘算胶体不稳固指数CII和TPA（Total Pericondensed Aromatics）。。

胶体不稳固指数：

图19：SAR-AD法丈量沥青中的组分含量以及高效能液相色谱仪

同时，，由于老化后的沥青组分会爆发转变，，通过添加再生剂可以重新恢复沥青化学组分的平衡，，降低脆性，，提高抗损伤性能和自愈合性能。。因此对再生前后的组分研究也是须要的研究要领。。



图20：添加再生剂后重新恢复老化沥青化学组分的平衡



02 MDSC调制差式扫描量热法

使用MDSC法测试时，，需要划分测试基质沥青和再生混淆沥青，，每次测试时从165℃以每分钟0.5℃的速率降温至-90℃，，然后再以相同的速率加热到165℃，，从测试曲线中盘算沥青的玻璃化转变温度Tg，，玻璃化转变的高温终止温度Tg End。。通常，，通过Tg End指标来评价再生剂对沥青的性能影响，，若是再生混淆后的沥青Tg End值显著增大，，则这种情形被以为是不睬想的，，由于这意味着沥青的脆化容易在更高的温度下爆发，，即易爆发开裂；；而相反的，，若是Tg End值显著降低，，则被以为再生剂对沥青的性能举行了显著的改善，，使得沥青得以软化，，性能得以激活。。



图20：MDSC的加热曲线和沥青的MDSC测试曲线中Tg和Tg End简直定要领



03 FT-IR傅里叶变换红外光谱剖析

傅里叶变换红外光谱剖析在研究中被用于追踪沥青的氧化老化水平。。使用的指标主要是羰基区域增添率Carbonyl Area(CA)Growth rate，，CAg=CA-CA0，，CAg指标又与DSR试验获得的G-R指标配适用于沥青的选择和指标控制。。



图21：FT-IR和DSR配适用于沥青性能控制



02 沥青混淆料的疲劳性能展望

在项目研究的2A阶段还曾选择S-VECD简朴黏弹循环损伤试验（直接拉伸疲劳）试验来评估混淆料的抗裂性能，，试验要领遵照AASHTO TP107的要求，，使用AMPT沥青混淆料性能测试仪举行试验，，并选择了2个指标作为疲劳开裂失效的评价指标，，划分是：

• 伪应变能量释放速率

• 混淆料直至破损的伪刚度平均减小值





图22：差别类型沥青再生前后的S-VECD试验效果

S-VECD试验是近年来美国用于研究沥青混淆料疲劳性能的主要要领，，为了大宗推广该试验，，AASHTO试验规范增添了TP107 S-VECD试验要领和TP 133小直径试件的试验要领（用于真实测试现场沥青混淆料的动态模量和疲劳性能）。。



图23：现场取芯举行小直径（38mm）的动态模量和S-VECD试验

为了进一步推广这种试验要领，，装备的制造商也在近年来对装备举行升级，，在SPT/AMPT沥青混淆料性能试验机的基础上升级了新的AMPT Pro沥青混淆料性能试验仪以及价钱更低的电动版AMPTQube沥青混淆料性能试验，，旨在将沥青混淆料的动态力学性能评价要领在工程应用中举行普及。。


SPT/AMPT沥青混淆料试验仪的生长历程

使用AMPT举行S-VECD试验评价沥青混淆料的疲劳性能



总结

纵观NCHRP 927报告和推荐的AASHTO规范底稿，，其推荐的手艺指标和试验要领与我国的现行标准有很大的差别，，这与我国至今没有普及Superpave PG分级试验装备和沥青混淆料动态力学性能试验装备有关。。但近年来，，沥青路面设计规范已经宣布实验，，新版的JTG F40公路沥青路面施工手艺规范和JTG E20沥青及沥青混淆料试验规程都会在近几年内陆续公布实验，，这些新的规范也最先大宗吸收美国、欧洲的试验要领，，将我国的公路设计和建设标准和要领与国际接轨，，因此，，有条件的单位率先举行新要领的研究实验是合适的。。虽然AASHTO的规范仍处于底稿阶段，，提出的指标和要领是否能够有用指导工程实践都有待论证，，但这些偏向和指标的提出，，确实有利于我们拓展思绪，，从更周全、更仿真、更深入的多种角度开展研究，，提高银娱优越会路面再生应用水平。。

笔者作为路面质料试验装备的供应商，，水平有限，，文中内容若有纰漏，，望银娱优越会客户予以明确，，此文仅供各人坦荡思绪，，相识外洋新研究希望和现在新的测试手段。。
