强夯法指的是为提高软弱地基的承载力， ，用重锤自一定高度着落夯击土层使地基迅速固结的要领。 。。 。强夯法适用于处置惩罚碎石土、砂土、低饱和度的粉土与黏性土、湿陷性黄土、杂填土和素填土等地基。 。。 。对高饱和度的粉土与黏性土等地基， ，当接纳在夯坑内回填块石、碎石或其他粗颗粒质料举行强夯置换时， ，应通过现场试验确定其适用性。 。。 。
我国西部地区由于地形崎岖， ，许多工程举行地基处置惩罚时需要削峰填谷， ，形成许多高填方园地。 。。 。这些园地往往接纳强夯作为地基加固处置惩罚的主要手段。 。。 。关于这些高填方强夯园地的质量检测简单的岩土勘探可靠性低， ，接纳大面积钻探和静力触探可靠性高可是用度高， ，周期长。 。。 。而二维瑞雷波检测要领， ，施工效率高， ，能短时间内完成大面积的检测事情， ，且要领成熟， ，在地面操作， ，用度较低。 。。 。配合少量的钻探、触探、静载数据， ，可以获得准确的大规模的地基加固效果、强夯影响深度和地基承载力等主要指标。 。。 。
01
MASW多道瞬态瑞雷面波法
MASW多道瞬态瑞雷面波法经济， ，快捷， ，无损， ，关于30米以浅的目的层具有较高区分率， ，且不受探测工具厚度及波阻抗差别制约， ，不受速率逆转层影响， ，在岩土工程领域获得了普遍应用。 。。 。但美中缺乏的是， ，其收罗要领为每一个共炮点的多道排列为一个测点， ，一次只能获取一个测点信息， ，区分率缺乏， ，多次整体移动排列后才华天生2D波速剖面， ，耗时耗力， ，施工效率低。 。。 。
日本OYO公司将MASW要领进一步延伸， ，开发了CMPCC（共中心点叠加， ，Common Middle Point Cross-Correlation）要领。 。。 。
排列牢靠， ，多炮点纪录， ，在CMP点对纪录举行叠加， ，提高了数据的信噪比， ，直接天生2D波速剖面， ，利便快捷。 。。 。排列方法见下图， ，以24个检波器为例， ，二维法震源放在检波器之间和測线两头， ，震源引发次数=检波器数（N）+1， ，获得N+1张纪录 。 。。 。
CMPCC视察系统示意图
CMPCC自动源瑞雷面波法数据需要专门的软件举行处置惩罚， ，本文中应用的是OYO公司开发的SeisImager/SW表瑞雷波反演软件。 。。 。
SeisImager/SW软件与数据处置惩罚流程
02
SeisImager/SW瑞雷波反演软件接纳多点震源引发， ，加入CMP（Common Mid-point Cross-correlation）剖析， ，数值模子和现场视察的波形数据剖析都优于古板多道瞬态瑞雷波要领， ，可以大大提高地下S波波速结构的精度和横向区分率。 。。 。该要领中CMP相关剖析的数据收罗方法类似于二维地动反射勘探， ，数据处置惩罚有点类似于二维地动反射勘探数据的CDP共深度点剖析， ，但差别的是， ，初始波形的相关校正在CMP剖析之前就盘算了。 。。 。
CMP相关校正剖析的数据处置惩罚包括以下几个办法：
第一步
对每炮数据的各道数据举行相关校正盘算。 。。 。
第二步
将具有共中心点的相关道抽取出来放在一起， ，合成的相关校正道集。 。。 。
第三步
对CMP相关校正道集举行多道剖析， ，盘算表瑞雷波的相位速率。 。。 。
第四步
通过非线性最小二次方反演建设二维的S波速剖面。 。。 。
因同种介质条件下， ，压实度越高， ，剪切波速值越高。 。。 。通太过析剪切波速-深度的剖面， ，可推测强夯处置惩罚的影响规模。 。。 。
03
工程实例剖析
本次实验设计为研究强夯前后园地波速转变情形。 。。 。在园地4角和中心共安排5个测点， ，点号即为强夯次数， ，接纳二维瞬态瑞雷法举行检测。 。。 。
位于园地4角的测点， ，各安排一条工具向测线；；； ；中心处测点安排相互笔直的两条测线（line1工具向， ，line2南北向）。 。。 。在强夯前和强夯后各丈量一次。 。。 。视察系统为24道25炮。 。。 。检波点距和炮点距相同， ，均为为0.8m。 。。 。总计测线6条， ，丈量12次,测线均避开夯击中心均约0.6m(避开夯坑)。 。。 。
园地布设
效果剖析
04
//测点3数据处置惩罚效果
夯前S波波速剖面
夯后S波波速剖面
剖面左侧为东， ，靠近试验场中心位置；；； ；右侧为西， ，最西侧抵达试验场边沿。 。。 。测线整体在试验场西北缘偏南。 。。 。强夯前剖面东侧有一显着速率较高区域（深度4m-8m， ，位置2.9m-7.9m处）。 。。 。西侧速率较东侧低。 。。 。强夯点位于剖面中心（9.6m处）。 。。 。强夯后：浅层（0-2m）速率有所降低， ，右上角尤为显着；；； ；中层（4m-8m）速率有所提高， ，尤其是两侧， ，其速率曲线形似眼镜状；；； ；深层（8m-10m）速率相对中层（4m-8m）反而有所降低， ，但较夯前而言， ，则是东侧速率有所降低， ，西侧速率有所提高。 。。 。
//测点6数据处置惩罚效果
夯前S波波速剖面
夯后S波波速剖面
剖面左侧为东， ，靠近试验场中心位置；；； ；右侧为西， ，最西侧抵达试验场边沿。 。。 。测线整体靠近试验场西南缘。 。。 。强夯前剖面由浅至深速率逐渐增大， ，略似层状。 。。 。强夯点位于剖面中心（9.6m处）， ，强夯后：整体速率有所提高， ，浅层（0-2.5m）右上角速率有所降低；；； ；中层（3.5m-8m）速率提升最为显着， ，但没有形成较量标准的眼镜型异常；；； ；深层（8m-10m）速率相对中层（3.5m-7.5m）有所降低；；； ；较夯前而言， ，也是有所降低。 。。 。
//测点9数据处置惩罚效果
夯前S波波速剖面
夯后S波波速剖面
剖面左侧为东， ，最东侧靠近试验场东侧边沿；；； ；右侧为西， ，靠近试验场中心。 。。 。测线整体靠近试验场东南缘。 。。 。强夯前剖面概略上0-7m由浅至深速率逐渐增大,7m-10m速率略有降低。 。。 。中心处东侧比西侧略高一点。 。。 。强夯点位于剖面中心（9.6m处）。 。。 。强夯后：浅层（0-4m）整体速率有所降低， ，尤其是左上角。 。。 。中深层（4m-10m）， ，中心线两侧转变较为显着， ，尤其是西侧速率提升较多。 。。 。两侧差池称， ，没有形成较量标准的眼镜型异常。 。。 。
//测点15数据处置惩罚效果
夯前S波波速剖面
夯后S波波速剖面
剖面左侧为东， ，最东侧靠近试验场东侧边沿；；； ；右侧为西， ，靠近试验场中心。 。。 。测线整体靠近试验场东北缘。 。。 。强夯前剖面没有显着纪律。 。。 。但可见8m处泛起分界的趋势， ，8m以上可以为是填充导致的不匀称；；； ；8m以下可以为呈层状强夯点位于剖面中心（9.6m处）。 。。 。强夯后：浅层（0-3.5m）整体速率有所降低， ，尤其是右上角。 。。 。中层（3.5m-8m）， ，中心线两侧速率较正中心处高， ，靠近眼镜型。 。。 。深层（8m-10m）速率整体有所提高。 。。 。
//测点20数据处置惩罚效果
Line1
Line1夯前S波波速剖面
Line1夯后S波波速剖面
Line1为工具向测线。 。。 。强夯前剖面， ，6m以上横纵向转变显着， ，6m-10m转变较小。 。。 。强夯点位于剖面中心处（9.6m）。 。。 。强夯后：浅层（0-4m）整体速率有所提高。 。。 。中深层（4m-8m）中心线两侧速率交较正中心处高， ，靠近眼镜型。 。。 。
Line2
Line2夯前S波波速剖面
Line2夯后S波波速剖面
Line2为南北向联络线。 。。 。强夯前剖面， ，6m以上横纵向转变显着， ，6m-10m转变较小。 。。 。强夯点位于剖面中心处（9.6m）。 。。 。强夯后：浅层（0-5m）整体速率有所提高。 。。 。中深层（5m-10m）， ，整体速率也是有所提高， ，中线两侧提高较量显着， ，呈不规则眼镜形。 。。 。
结论●●
该次试验强夯影响深度约为8m左右， ，夯后波速剖面速率高点漫衍在夯点垂向线两侧速率， ，4-8m深度规模呈对称或差池称的眼镜状。 。。 。该要领乐成完成了强夯试验园地的波速检测， ，抵达了设计目的。 。。 。
相关于古板MASW发放， ，CMPCC要领利便快捷， ，特殊是一次布设即可获得完整2D波速剖面， ，大大提高了施工效率高， ，SeisImager/SW瑞雷波反演软件在现场视察的波形数据剖析和反演数值模子方面， ，远远优于古板多道瞬态瑞雷波要领， ，可以大大提高地下S波波速结构的精度和横向区分率。 。。 。

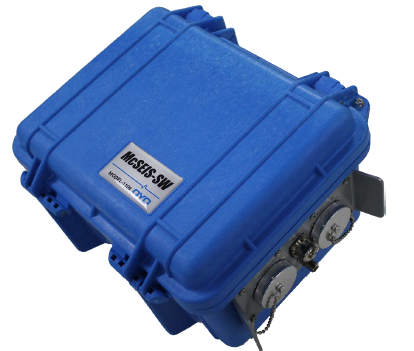

McSEIS-SW地动勘探仪器
McSEIS-SW是OYO公司出品的一款24通道地动勘探仪器， ，其结构紧凑、重量轻， ，包括放大器和A/D转换等丈量电路。 。。 。这种智能设计可使用商务条记本电脑作为控制单位， ，用于丈量控制、波形监测等。 。。 。该系统还标配有一套高精度的面波勘探软件， ，实现了在现场从丈量到剖析的有用举行。 。。 。别的， ，与古板的一体机系统差别， ，商务条记本电脑被用作控制单位， ，因此该系统总是与新的盘算机一起使用。 。。 。
