应变片
应变片是可以捕获物体由于应力而引起的细小转变『应变』,,,,并将这种转变转变为电信号输出。。。。。。
TML(日本东京测器)应变片具有多种用途,,,,可凭证丈量工具质料、使用情形、应变栅长、应变片接线要领等自由选择。。。。。。
应变片的装置主要是通过粘合胶将应变片装置到被测物体外貌,,,,而差别系列的应变片也要凭证使用条件选择合适的粘合胶。。。。。。
粘合胶
粘合胶的作用是将应变片牢靠装置到被测物体的外貌,,,,并将物体的变形转达给应变片。。。。。。应变片的粘贴质量直接影响丈量效果的精度和准度。。。。。。
TML粘合胶一览
|
型号 |
使用温度规模℃ |
应用 |
|
CN |
-196?+120 |
单液型,,,,一样平常应用,,,,粘贴应变片所需时间短,,,,操作简朴 |
|
CN-E |
-30?+120 |
高粘稠度单液型,,,,可将应变片粘贴到混凝土和砂浆等多孔质料上 |
|
CN-R |
-30?+120 |
单液型,,,,冬季用,,,,能在温度或相对湿度都较低的情形下加速固化 |
|
CN-Y |
-30?+80 |
单液型,,,,塑性应变片用,,,,可减小因老化而导致的粘接性能的下降 |
|
P-2 |
-30?+180 |
双液型室温固化聚酯粘合胶,,,,用于粘贴PF、P和F系列应变片 |
|
RP-2 |
-30?+180 |
双液型室温固化聚酯粘合胶,,,,用于粘贴PF和P系列应变片 |
|
PS |
-30?+100 |
双液型室温固化聚酯粘合胶。。。。。。在混凝土外貌粘贴P、PF系列应变片之前,,,,作外貌预处置惩罚涂层使用;;;;;也可用于粘贴FLM、WFLM系列应变片。。。。。。高粘稠的特征,,,,适合笔直的墙壁或天花板施工。。。。。。 |
|
NP-50B |
-30?+300 |
双液型室温固化聚酯粘合胶,,,,用于粘贴QF、ZF和BF系列应变片 |
|
C-1 |
-269?+200 |
单液热固化型粘合胶,,,,用于适合加热固化的应变片。。。。。??????捎糜诔な奔湓诟叽200℃的高温下举行丈量 |
|
EA-2A |
-269?+50 |
双液型室温固化环氧粘合胶,,,,用于粘接CF系列应变片,,,,低温下长时间稳固丈量 |
|
EB-2 |
-60?+200 |
双液室温固化型环氧粘合胶,,,,长时间稳固丈量 |
|
A-2 |
-30?+100 |
双液热固化型,BTM螺栓应变计用 |
那么怎样才华实现较好的粘贴??????
我们就以TML常用的CN胶为例
1
准备事情
贴片前请先准备好操作所需工具:应变片,,,,CN胶,,,,接线端子,,,,试件,,,,溶剂,,,,清洁用纱布,,,,电烙铁,,,,焊锡,,,,砂纸,,,,记号笔,,,,圆规,,,,镊子,,,,延伸导线,,,,万用表
2
简陋定位
大致确定应变片在试件上的粘贴位置。。。。。。
3
外貌处置惩罚
去除试件外貌的油脂、灰尘、油漆等,,,,并用砂纸举行打磨,,,,打磨区域要略大于粘贴面积。。。。。。
砂纸推荐:不锈钢用#120~180;;;;;铝用#240~320
在贴片位置用细砂纸打磨成与受力偏向成45°的交织纹,,,,用于增添质料和应变片之间的摩擦,,,,阻止粘贴应变片时泛起打滑的征象,,,,并可在粘贴位置用记号笔做标记。。。。。。

4
细腻清洁
用工业纱布或脱脂棉蘸取少量溶剂(如丙酮)向统一偏向擦拭粘贴位置,,,,直至新纱布擦拭后无污染为止。。。。。。清洁完成后,,,,一定要在试件外貌再度氧化或污染前完成贴片事情。。。。。。

5
涂粘合胶

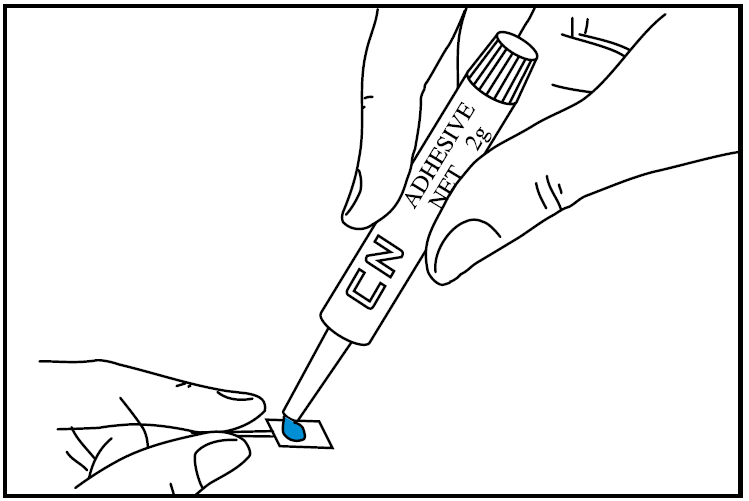

从包装中取出应变片(塑料膜片不要丢掉),,,,在应变片背面滴适量胶水,,,,一样平常一滴即可。。。。。。注重不要用手直接接触应变片和胶水。。。。。。

粘合胶类固化迅速,,,,应阻止皮肤、衣物被粘着,,,,慎防溅入眼内,,,,使用时注重透风!


6
按压固化
一手拿应变片瞄准画线位置,,,,另一手拿塑料膜片快速牢靠应变片并用拇指用力按压,,,,因胶水会很快固化,,,,该历程要快速举行。。。。。。
固化时间取决于应变片、试件质料、情形温湿度和按压力度,,,,一样平常需20~60秒。。。。。。

7
拉高引线
固化完成后,,,,取下塑料膜片,,,,小心去除应变片周围的多余胶水。。。。。。将应变片导线最后拉高,,,,注重不要将引线拉断,,,,可用镊子牢靠住靠近焊点处的引线。。。。。。

8
粘贴接线端子
在距离应变片3~5mm处粘贴接线端子。。。。。。
我们提供预装导线的一体式应变计,,,,长度可凭证需要选择,,,,省却您的接线懊恼。。。。。。

9
焊接引线
将引线置于端子上方,,,,加焊锡使用电烙铁将端子与引线牢靠焊接在一起,,,,注重坚持引线稍微的松懈度,,,,多余导线用镊子夹断。。。。。。
焊接完成使用万用表检查,,,,将表笔两头划分安排在端子南北极,,,,视察读数。。。。。。

10
焊接延伸导线
导线一样平常由多根铜线组成,,,,容易散开。。。。。。散开的铜线容易同时碰触到两根应变片引线及试件外貌造成短路或电阻异常,,,,因此需要为导线上锡,,,,使之拧成一股,,,,利便焊接。。。。。。
请不要太过加热端子以致金属箔剥离。。。。。。

以上即是基本的粘贴办法了,,,,若是在特殊情形下(如湿润、侵蚀等)丈量,,,,还需要使用防护涂料或者胶带对应变片做进一步的防护处置惩罚。。。。。。
