立异专利手艺^①②

专利：①7,170,449 Antenna system for Georadar. 2007年1月②WO 2013/051945 A1 Grounding penetrating radar antenna. 2011年10月

一体化雷达丨30MHz-4500MHz丨内置RTK-GPS和IMU

Kontur突破了地下视察的界线，，，重量轻，，，易于装置安排，，，纵然是非专业职员也能轻松使用。。具有高密度天线阵列的雷达系统，，，提供无与伦比的地下图像。。

全新推出的第六代频率步进三维探地雷达MK6，，，助力探地雷达生长。。

MK6探地雷达系统''

手艺刷新

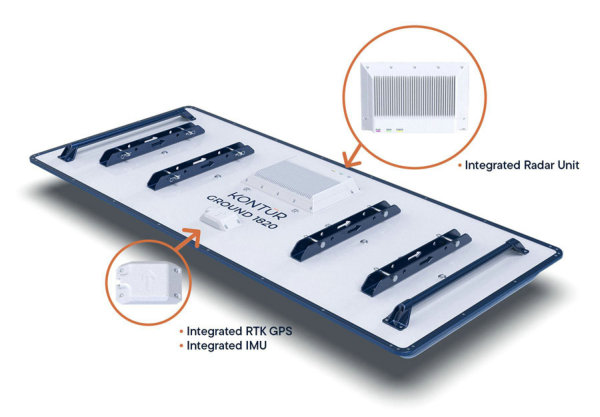

• 主机与天线阵一体化，，，不再需要单独的雷达主机。。
• 镌汰了天线主电缆和硬件，，，大大提高信噪比，，，雷达数据质量有周全提升。。同时，，，信噪比提高，，，收罗参数可以设的更。。，，提高了检测速率。。
• 天线阵集成RTK GPS和惯性导航系统IMU，，，数据定位精度更高。。

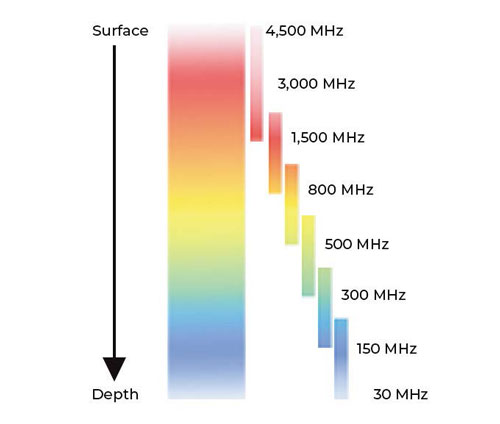

• 频率规模从30MHz到4500MHZ，，，扩宽了高频带宽，，，提高了浅层应用的区分率。。

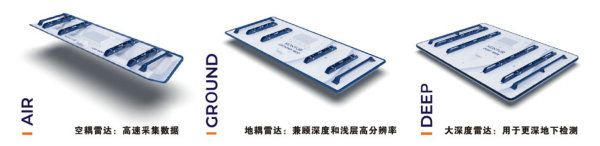

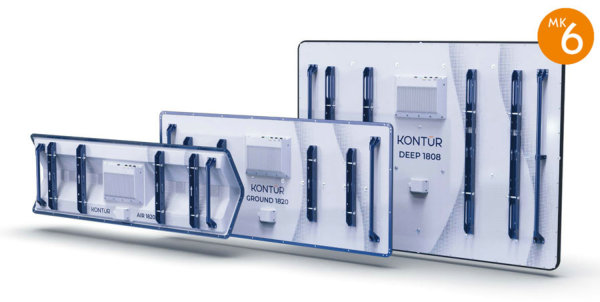

• 有空耦，，，地耦和大深度雷达系列，，，每种雷达又有多种宽度可供选择。。

■  典范应用领域

蹊径，，，铁路，，，机。。，，都会地下管线和病害，，，桥梁，，，考古等。。

MK4与MK6数据比照''

空耦雷达MK4与MK6数据比照试验

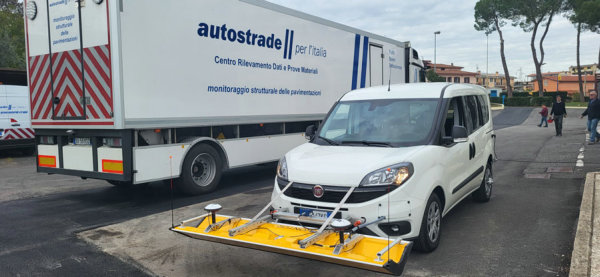

装置在车前的MK4空耦天线A2125

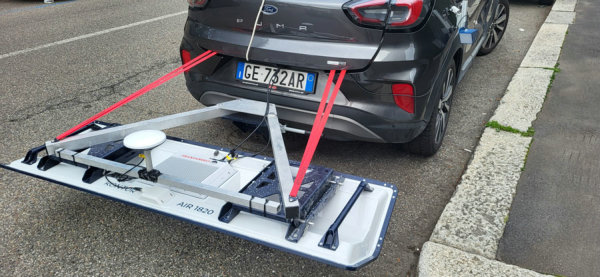

装置在车后的MK6空耦雷达A1820

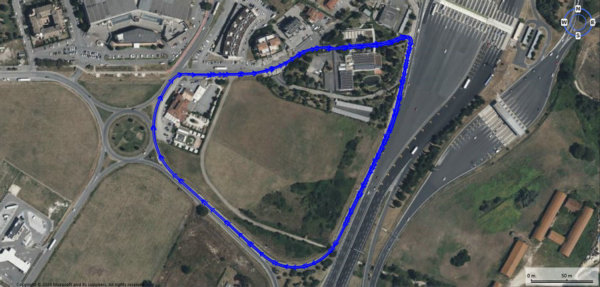

必应地图显示的试验比对测线

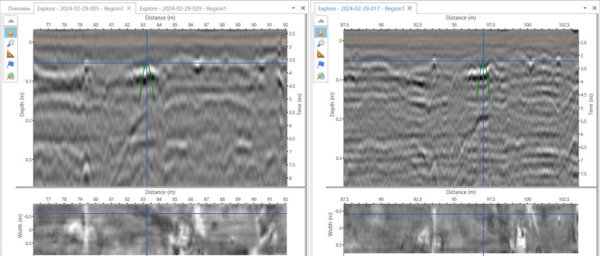

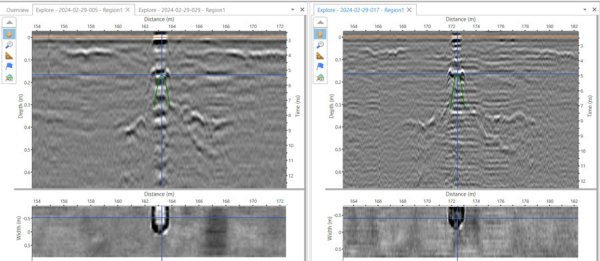

比照1:左侧为MK4数据，，，右侧为MK6(4.5GHz)数据

比照2:左侧为MK4数据，，，右侧为MK6数据

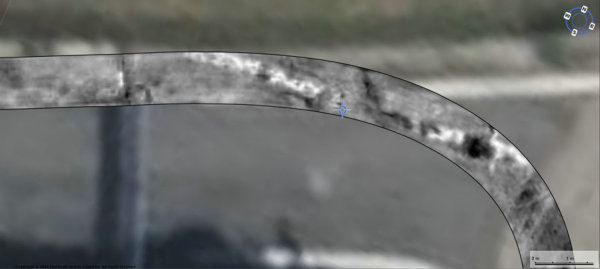

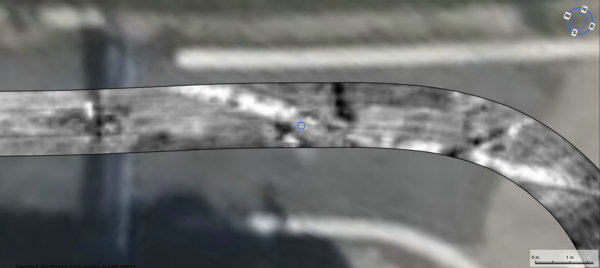

比照3:深度7cm雷达总览图图像对好比下：上图为MK4数据，，，下图为MK6数据

试验比照数据均按相同参数设置收罗，，，雷达装置方法有所差别，，，尤其是装置在车后的雷达波动要大于车前的装置方法，，，会对数据比对爆发一定影响。。

从比照效果看，，，MK6区分率要高于MK4。。比照2显示10cm内的裂痕比照，，，MK6检测效果更为清晰。。

地耦雷达MK4与MK6数据比照试验

地耦雷达比照试验在日本的一个试验场举行，，，该试验场预埋了管线和模拟朴陋。。

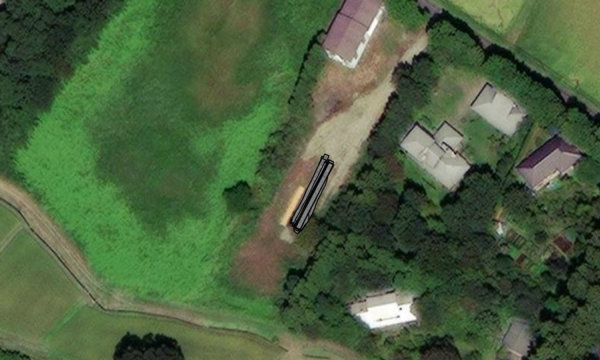

必应地图显示的试验园地与雷达测线

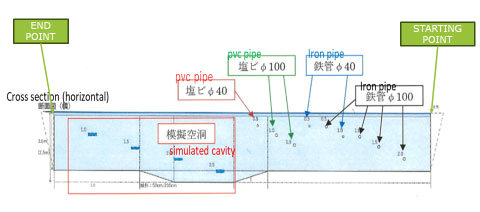

试验场预埋目的体示意图

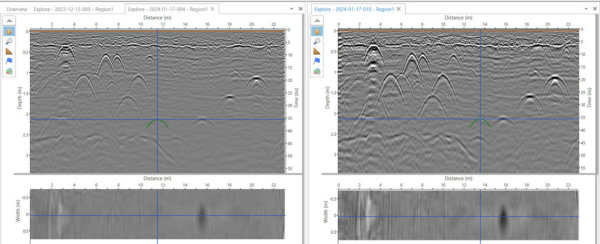

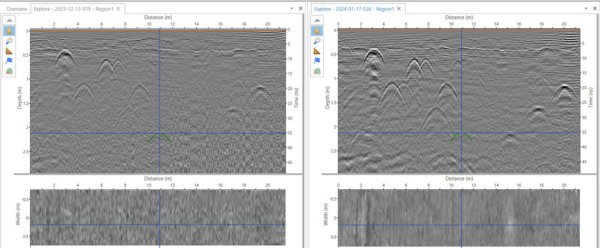

比照1：雷达贴地，，，检测速率17公里/小时：两种雷达均能检测到所有管线和朴陋，，，如下左图为MK4，，，右图为MK6

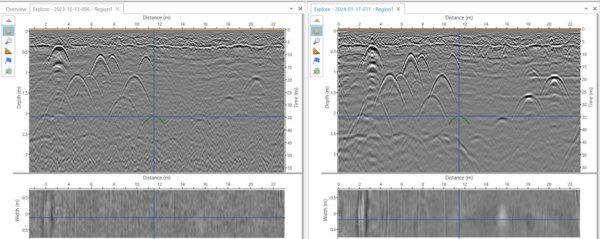

比照2：雷达贴地，，，检测速率33公里/小时：MK6能够检测到所有管线和朴陋，，，MK4未能检测到2.5米深度的模拟朴陋，，，如下左图为MK4，，，右图为MK6

比照3：雷达离地10cm，，，检测速率80公里/小时：MK6仍然可以检测到所有管线和朴陋，，，但2.5米深度的模拟朴陋显得模糊，，，MK4有用检测深度不到2.0米，，，如下左图为MK4，，，右图为MK6

随着第六代频率步进三维探地雷达的上岸，，，必将拓宽探地雷达的应用领域，，，追求“更强，，，更深，，，更快”的探地雷达，，，是我们一致的目的！
